前言：

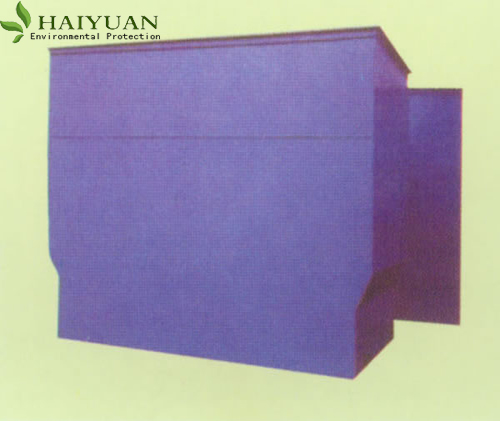

目前，我國市場上供應的凈水器種類很多，效果也較理想，但操作較復雜，管理困難，維修不便，對用戶的使用和維修都帶來許多問題。為此，我廠完全參照日本茬原株式社會的全套資料制造而成的ZNJ一體化凈水裝置，具有操作簡單、管理維修方便的優點，比其他凈水器更符合我國國情和適合操作人員的管理水平。該凈水器裝置整套供應，不用土建，只要接上管道就可以開始工作。經中國城建供水協會在杭州對結構和該凈水裝置相類似的凈水器進行測試，證明各項指標均達到100%。
該凈水裝置將水質凈化的混凝、反應、澄清、過濾等工藝流程組合成一體，技術先進，設計新穎，結構緊湊，節約面積和投資，管理簡單，操作方便，處理源水濁度500~1000PPm（短時間可達1500PPm），出水濁度小于3PPm，經加氯消毒，即可達到國家飲用水標準。
該凈水器裝置還可以用于澡堂、空調等等，有機物質不高的生活雜污水，處置后的水達到中水回用標準。
我們相信，ZNJ一體化凈水器裝置能將濁水變甘泉，廢水變回用水，為全國廣大的通不到自來水的地區提供生活飲用水，為長江以北的廣大缺水城市的中水回用作出積極的貢獻。
流程原理:
ZNJ一體化凈水裝置和城市供水廠的凈化流程一樣。它有：混凝池、沉淀池、過濾池、水質穩定裝置、反沖洗裝置、水泵及電氣控制柜。現分別介紹如下：
一、混凝池：投加混凝劑的原水由進水管進入混凝池內，用特制的攪拌機攪動，使水中的懸浮物和混凝劑充分接觸反應形成礬花。一般凈水裝置是采用渦流反應來使水和混凝劑混和，但效果受水量的變化而不穩定。ZNJ凈水裝置用攪拌機混和，不受水量變化而影響效果。
二、水經加混凝劑混凝后形成礬花，流到設備的沉淀池內進行沉淀，沉淀池采用斜管沉淀法，表面負荷在6~7m3/m2.h
三、過濾池：經沉淀后的水流到過濾池過濾，濾池結構：底部為不水管，中部為石英砂，上部為無煙煤。過濾速度為10m/h，最后清水流到清水池內消毒處理后飲用。過濾池反沖周期為12小時左右，反沖時間為5-10分鐘。
主要設計參數規格表 :
|
項目、型號 |
ZNJ-5 |
ZNJ-10 |
ZNJ-20 |
ZNJ-30 |
ZNJ-40 |
ZNJ-50 |
ZNJ-60 |
ZNJ-70 |
ZNJ-80 |
ZNJ-90 |
ZNJ-100 |
|
處理量（T/h） |
5 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
|
混凝池停留時間（分） |
8 |
7 |
7 |
7 |
7 |
7 |
7 |
6.5 |
6.5 |
6.5 |
6.5 |
|
攪拌機功率（KW） |
0.55 |
0.75 |
0.75 |
1.1 |
1.1 |
1.5 |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
|
沉淀池表面負荷（m3/m2.h) |
6 |
6.5 |
6.5 |
6.5 |
6.5 |
6.5 |
7 |
7 |
7 |
7.5 |
7.5 |
|
濾池濾速（m/h） |
8 |
8 |
10 |
10 |
10 |
10.5 |
10.5 |
10.5 |
11 |
11 |
11 |
|
濾層厚度（m） |
1 |
1.1 |
1.2 |
1.2 |
1.2 |
1.3 |
1.3 |
1.3 |
1.3 |
1.4 |
1.5 |
|
沖洗強度（L/m2.S) |
12 |
12 |
12.5 |
12.5 |
13 |
13 |
14 |
14 |
14 |
14 |
14 |
|
沖洗歷時（min) |
4 |
4 |
4 |
4.5 |
4.5 |
5 |
5 |
5 |
6 |
6 |
6 |
|
總停留時間（min) |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
整機重量（T） |
2.2 |
3.1 |
4 |
5.5 |
7.3 |
8.5 |
10.1 |
11.7 |
13.5 |
14.8 |
16.5 |
|
長（m) |
1.8 |
2.1 |
3 |
3.7 |
4.5 |
5.7 |
6.6 |
7.2 |
7.5 |
8.8 |
9.5 |
|
寬（m) |
1.4 |
1.6 |
2 |
2.2 |
2.4 |
2.4 |
2.4 |
2.4 |
2.5 |
2.5 |
2.5 |
|
高（m) |
2 |
2.4 |
2.4 |
2.6 |
2.6 |
2.6 |
2.7 |
2.7 |
3 |
3 |
3 |
操作及注意事項：
一、冰凍地區ZNJ一體化凈水裝置宜裝在室內，非冰凍地區可安裝在室外，但必須加頂蓋罩，以免污染水質。
二、安裝是將ZNJ一體化凈水裝置置于平整場地，以保證正常運行轉出水均勻。各種管道連接閘閥應無漏氣滲水并予以排除。
三、設備運轉前。必須消除池內雜物等，注意各進水管嚴防堵塞現象。
四、污染嚴重的水源，含有機物或藻類較多時，可采用加氯方法，以降低色度，破壞水中膠體和除去臭味，防止池內繁殖藻類和青苔等。
五、設備啟動前，半打開進水閥，之后啟動水泵，應先采用較小水量常開流速，并加大混凝劑投加量（超過正常投加量的0.5-1倍）。60分鐘后，再開大進水閥，增加到設計水量。降低投加混凝劑藥量。
六、設備初次反沖時，應調整反沖閘門到給定強度（以不沖走濾料為準），并控制反沖時間。
七、應定時打開排泥閥門，將沉淀池內污泥排出體外。
八、水質測定項目：
1、視當地條件定期由有關單位對水源及出水水質進行全面分析檢查。
2、水廠每日進行水源、澄清池出水及濾池出水濁度測定。
混凝劑AL2（SO4）3投加量參考表
|
原水濁度（PPm） |
投加量（g/T） |
|
80-550 |
10以下 |
|
550-1200 |
10-15 |
|
1200-2500 |
15-25 |
|
2500-3500 |
25-40 | |
